BBasic Cabinetto
Unter 20 Klicks von der Idee zur CNC.
Vollwertiges CAD für Schränke, Schrankwände und Küchen. Korpus anlegen, Innenraum teilen, exportieren – Bauplan, Kalkulation, Nesting-DXF, G-Code, 3DS und OBJ. Kostenlose Alternative zu Polyboard / Wooddesigner und Truncad.

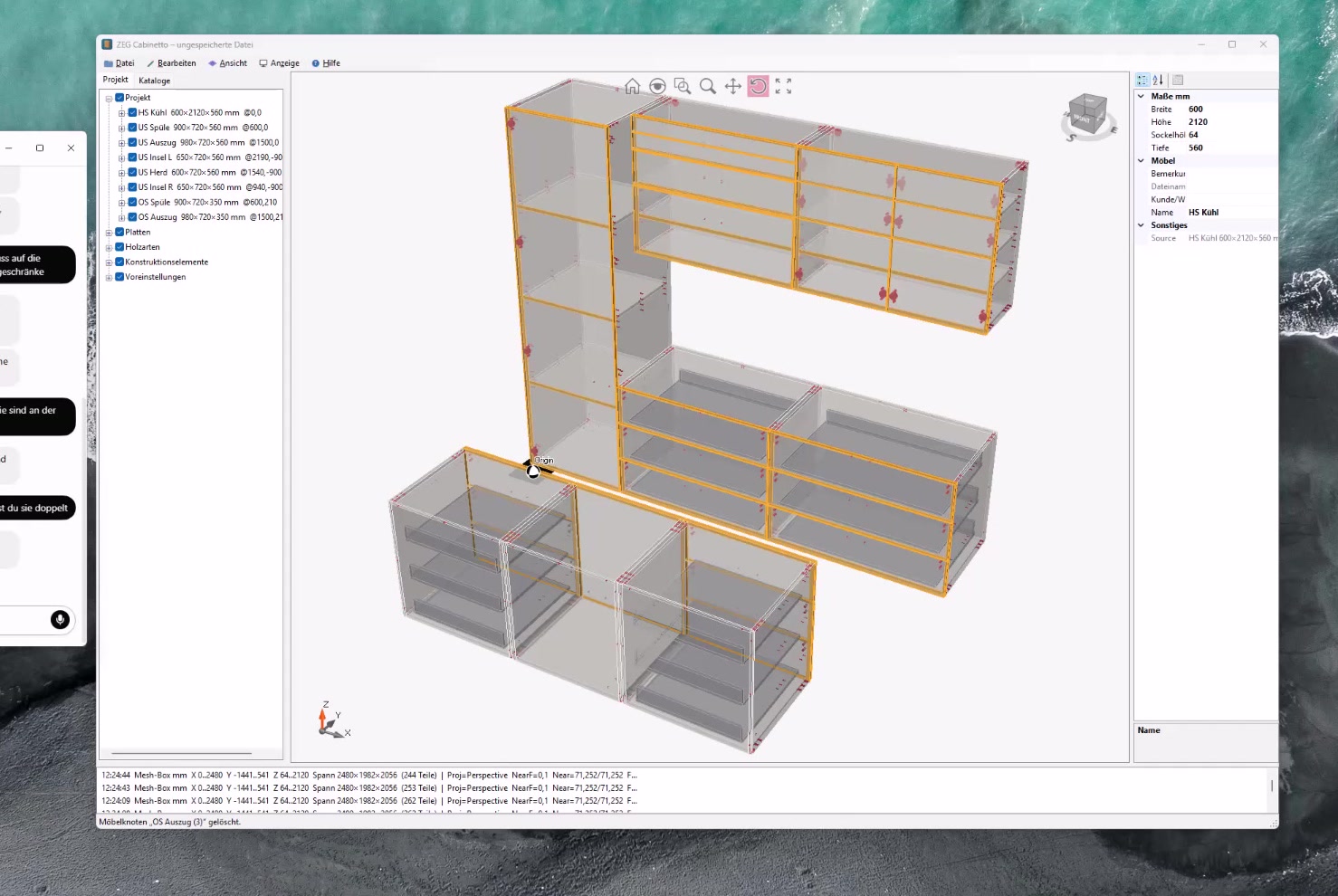

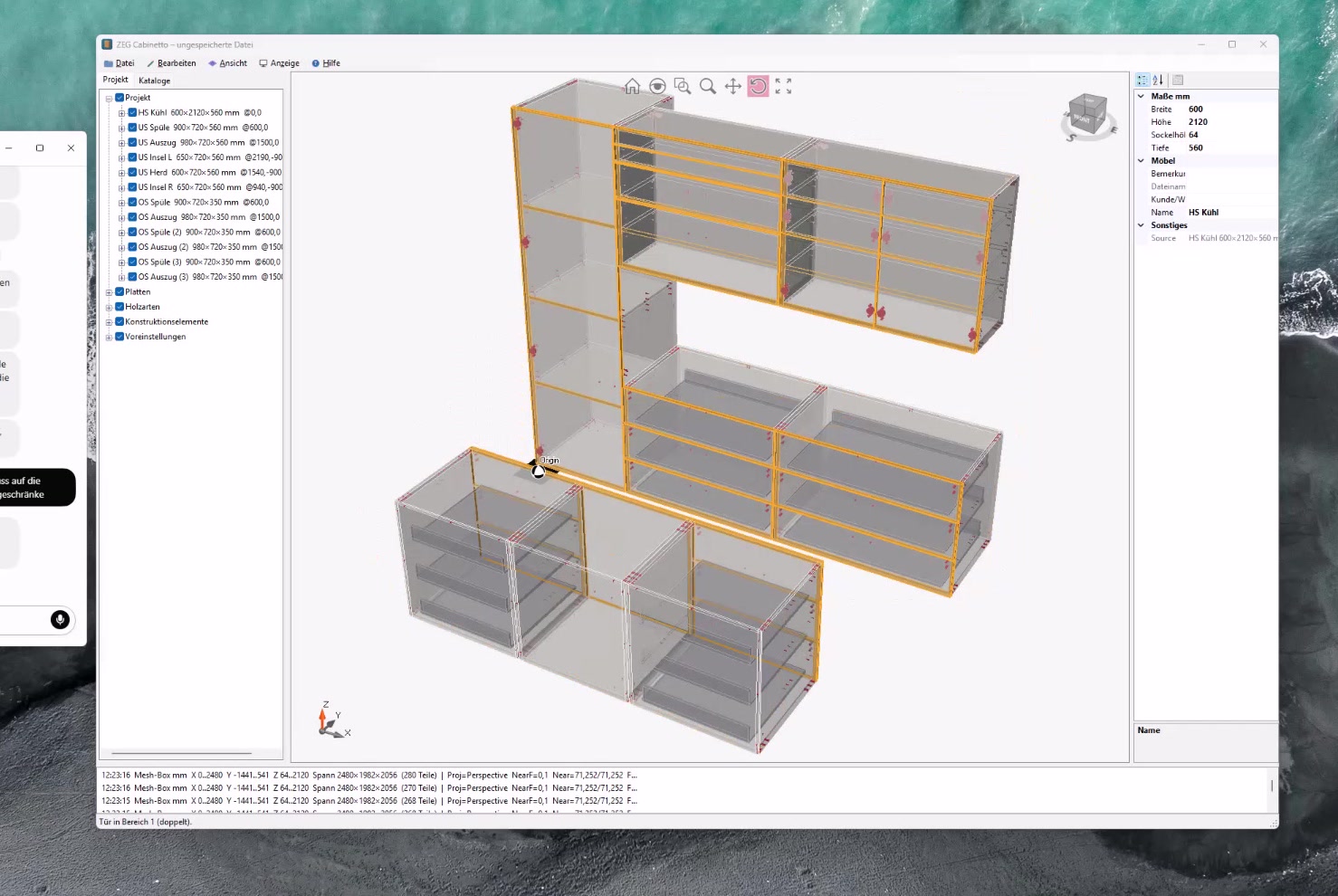

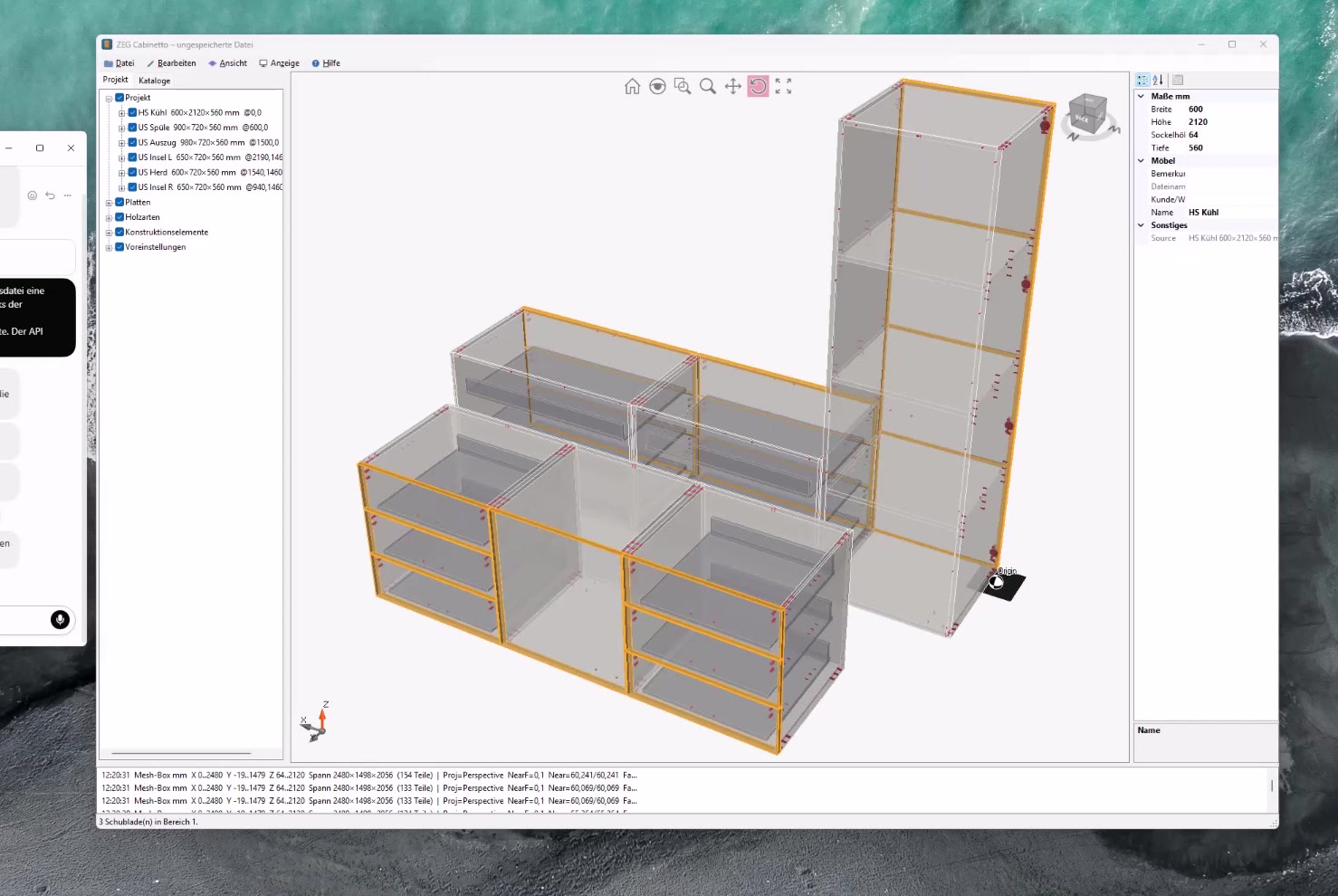

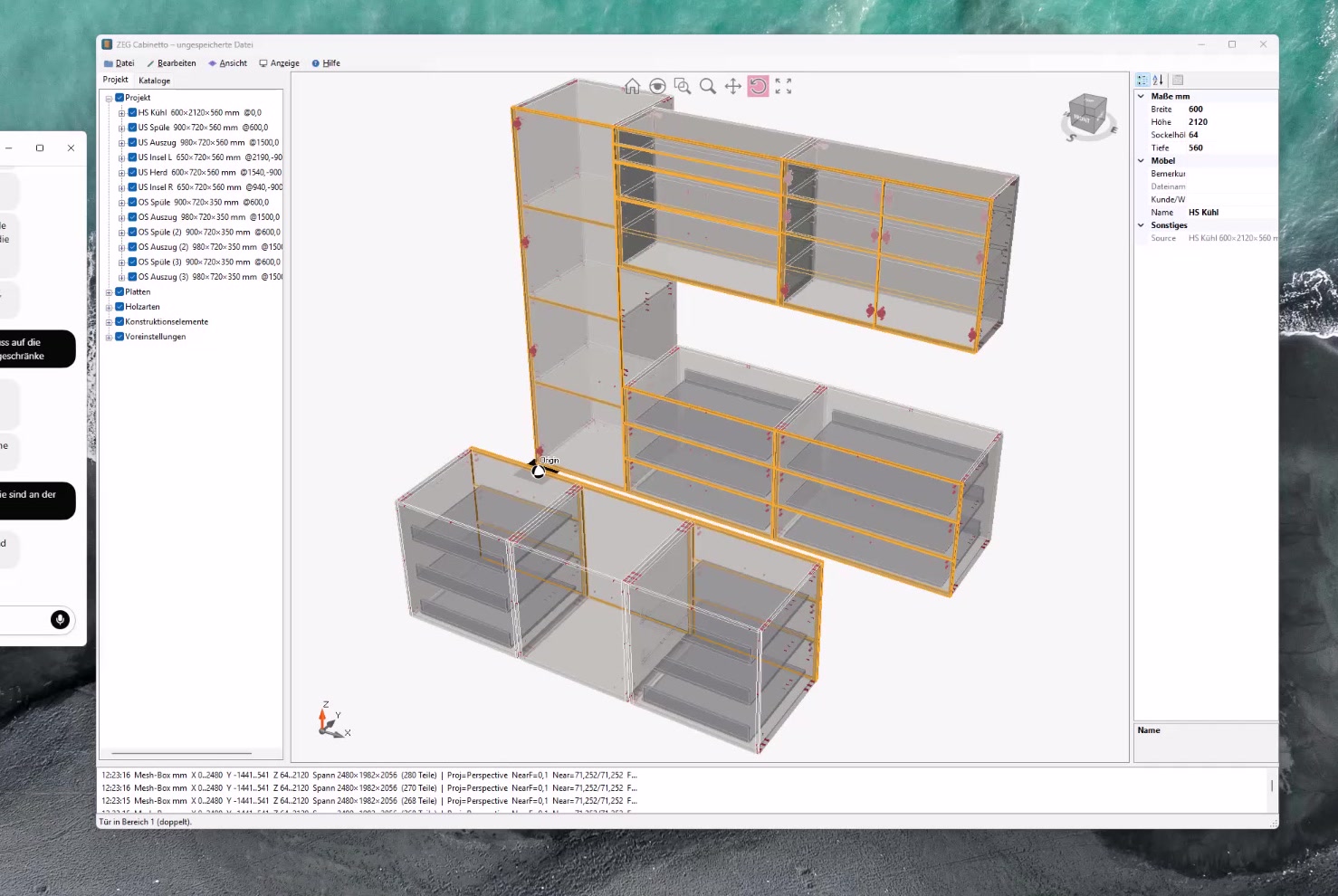

Schränke, Schrankwände, Küchen
Korpusse parametrisch, zu Schrankwänden und Küchenzeilen verketten – in Schreinerlogik, nicht als Liniennetz.
Kanten & Scharniere automatisch
Welche Platte welche Kante bekommt, welches Türblatt welches Bohrbild – Regeln, keine Handarbeit am Brett.
Kalkulation
Platte, Kante, Beschläge, Werkstatt (Nut, Lochreihe, Einrichtung). Offerte aus demselben Modell.
Bauplan, CNC, Visualisierung
PDF-Bauanleitung, Nesting-Anleitung, DXF, G-Code, 3DS und OBJ – ein Menü, ein Modell.

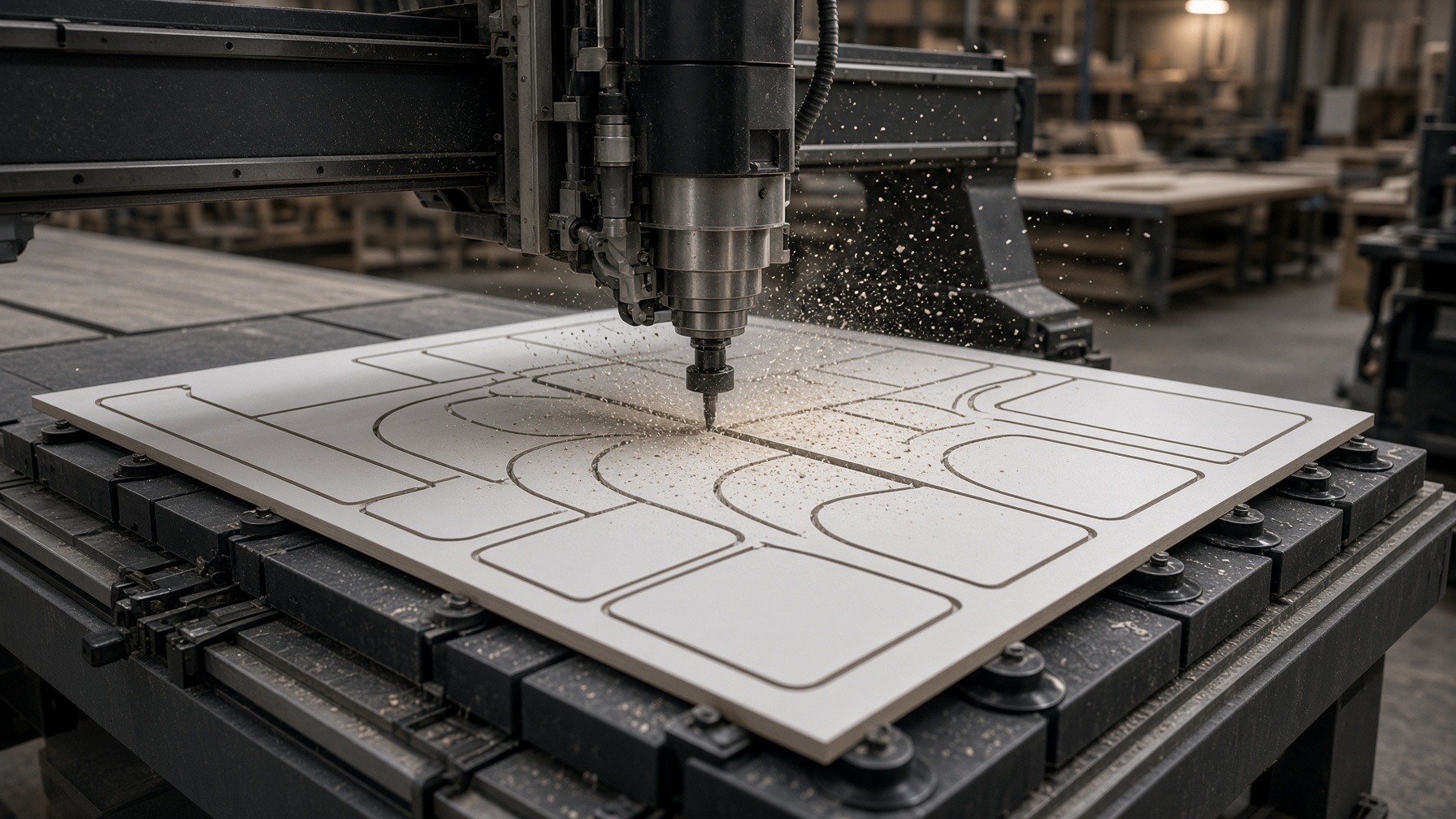

CNC-fertig
G-Code schreiben, in 3D simulieren, auf die Nesting-CNC. Werkzeuge, Abstände, Nutfräser aus den Stammdaten.
Kleiderschrank Max Mustermann
Sieben Schritte. Schrank steht. G-Code läuft.
578 × 2350 × 560 mm, Sockel 64, drei Architech-Auszüge, fünf mobile Böden, eine Hettich-Tür – bis zur Nesting-Simulation. Klicken Sie die Bilder für die volle Oberfläche.

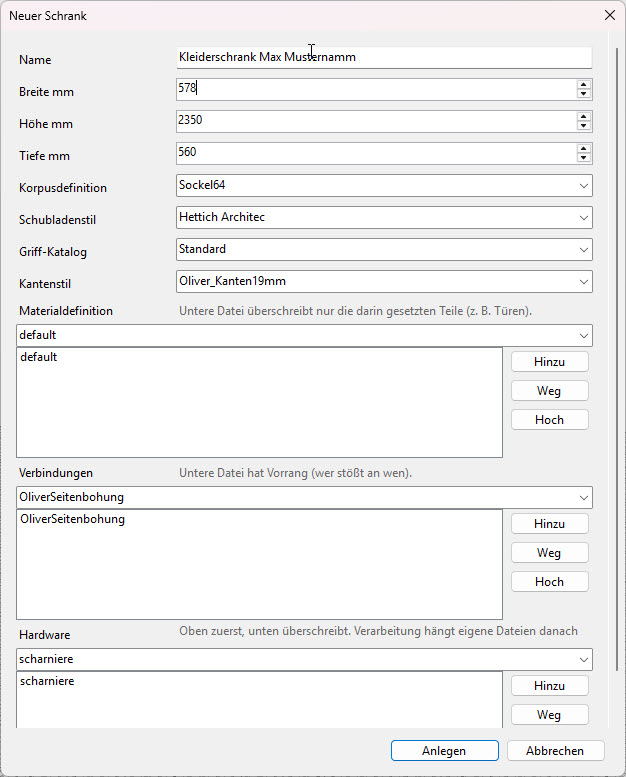

01 · Neuer Schrank
Maße, Korpus Sockel64, Hettich Architec, Oliver-Kanten

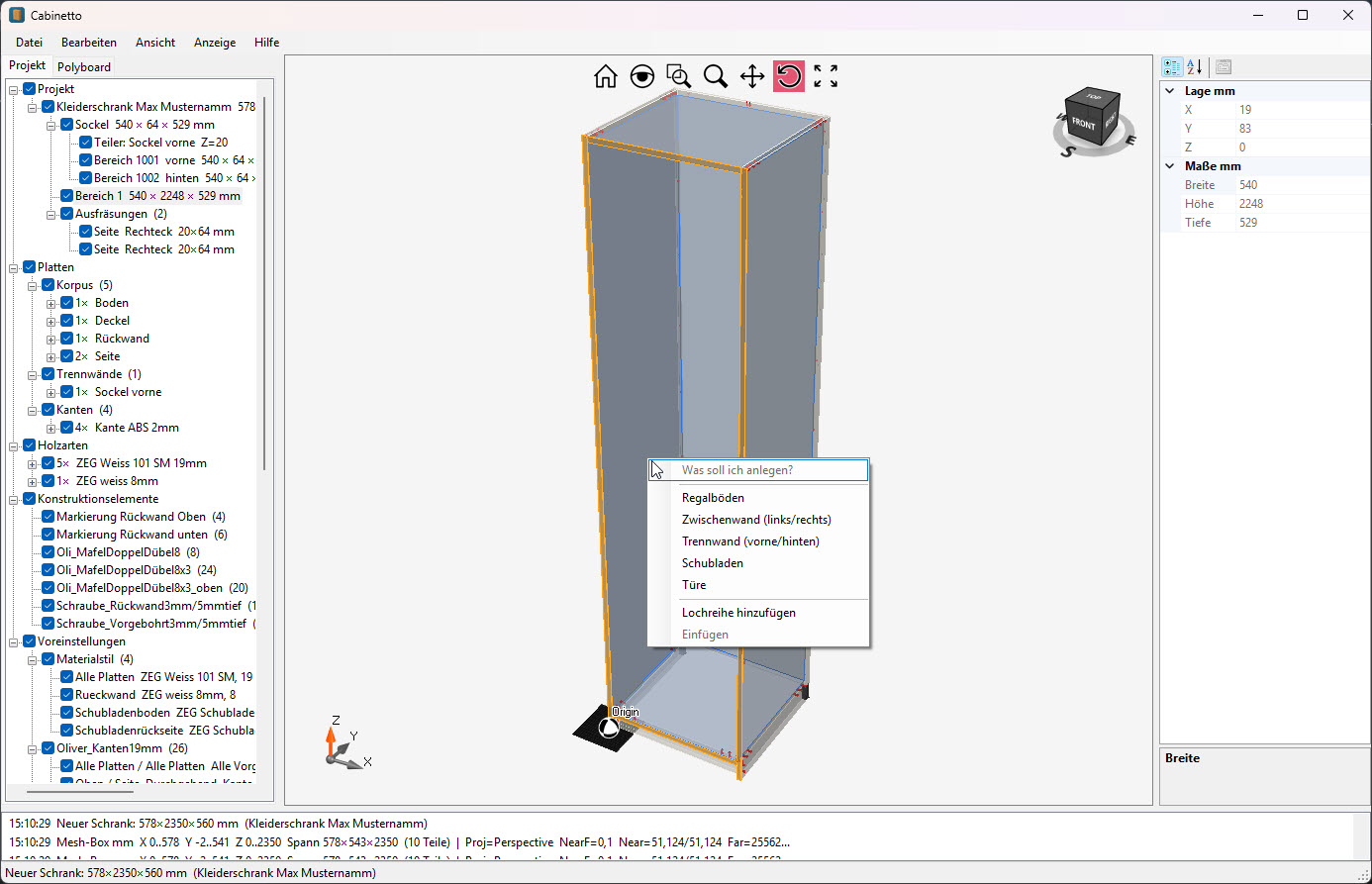

02 · Was anlegen?
Regal, Zwischenwand, Schub, Tür, Lochreihe – ein Menü

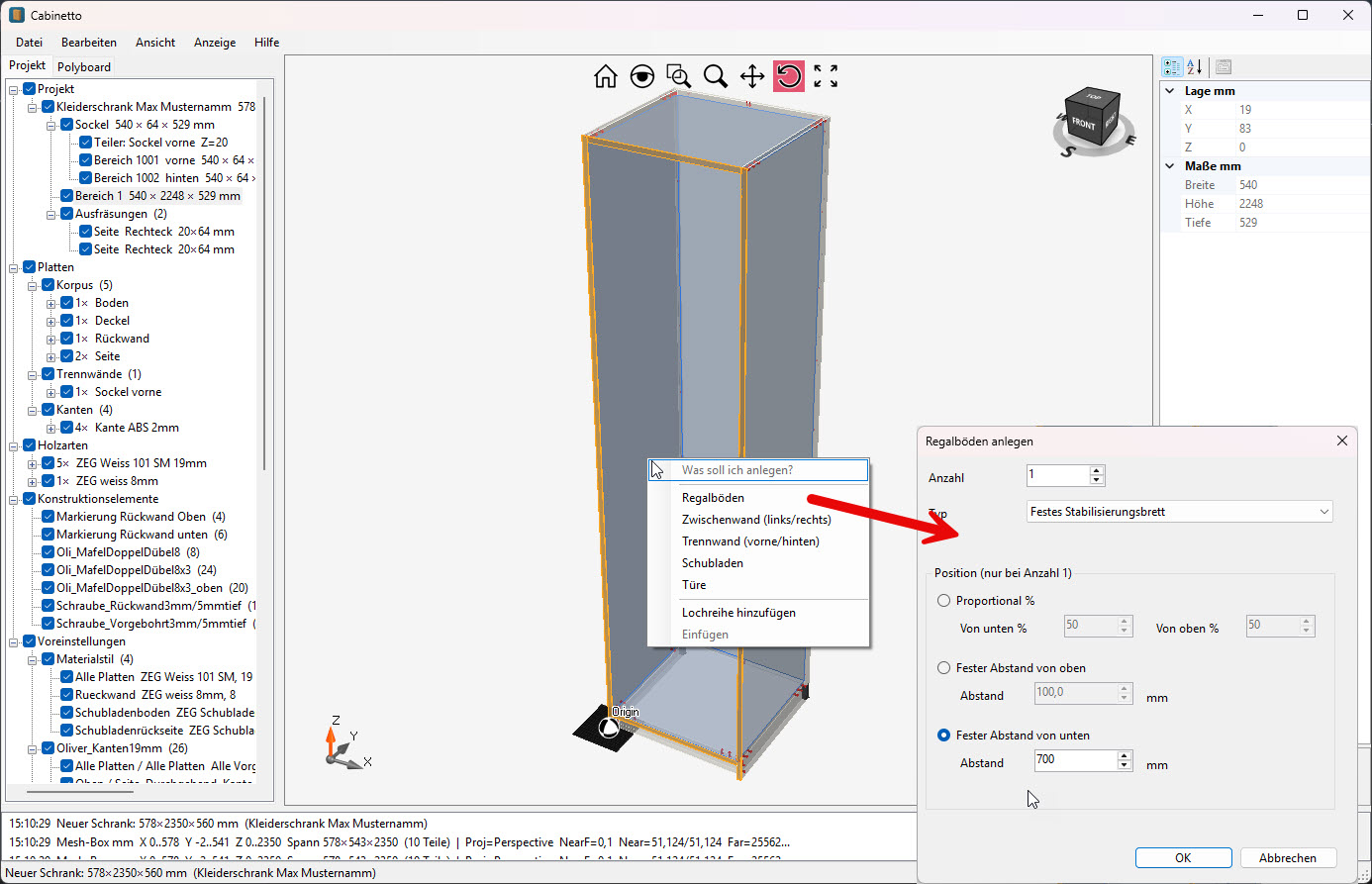

03 · Stabilisierungsbrett
Festes Brett, 700 mm von unten – Bereich wird geteilt

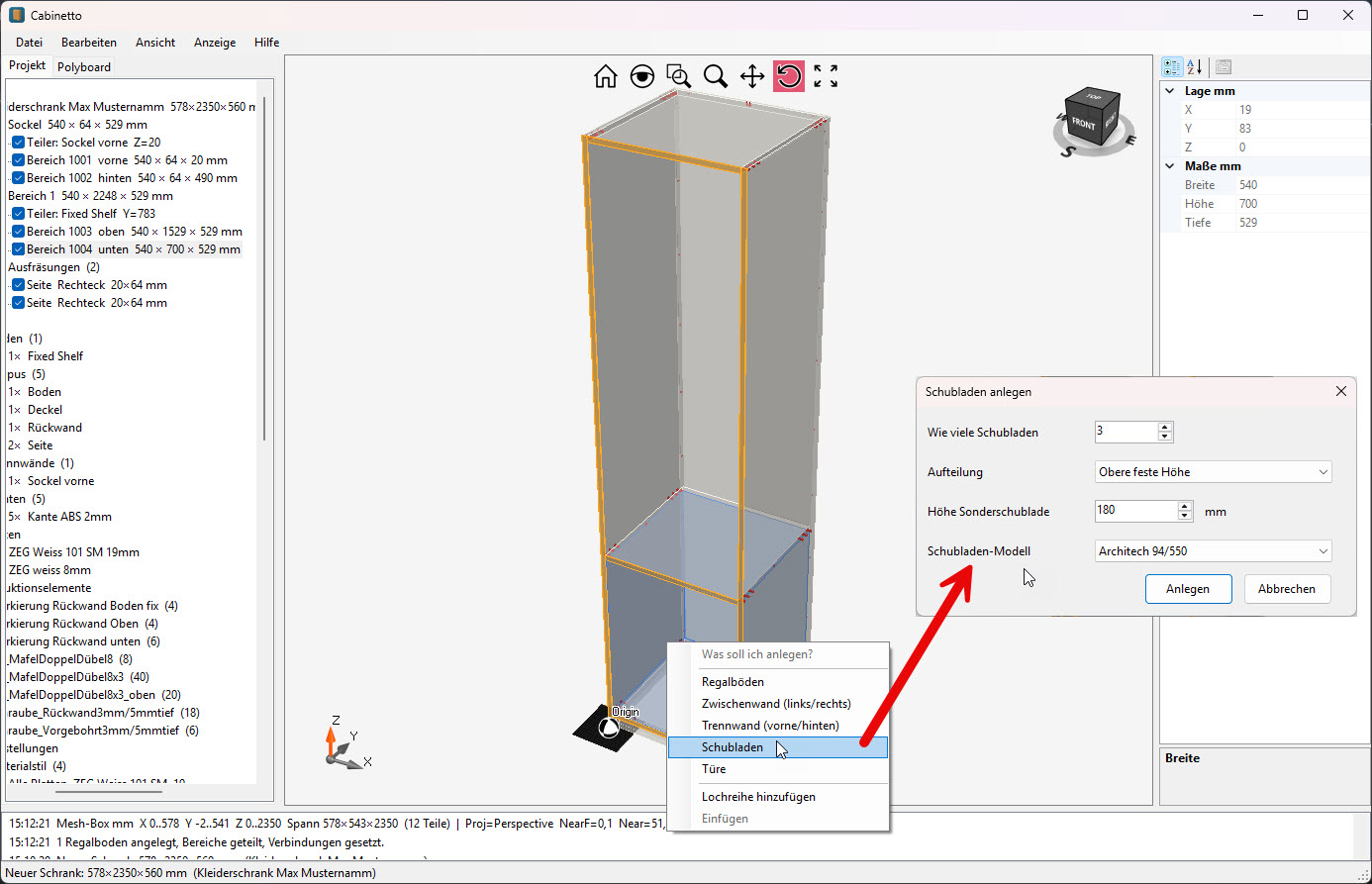

04 · Schubkästen
3× Architech 94/550, obere Höhe 180 mm

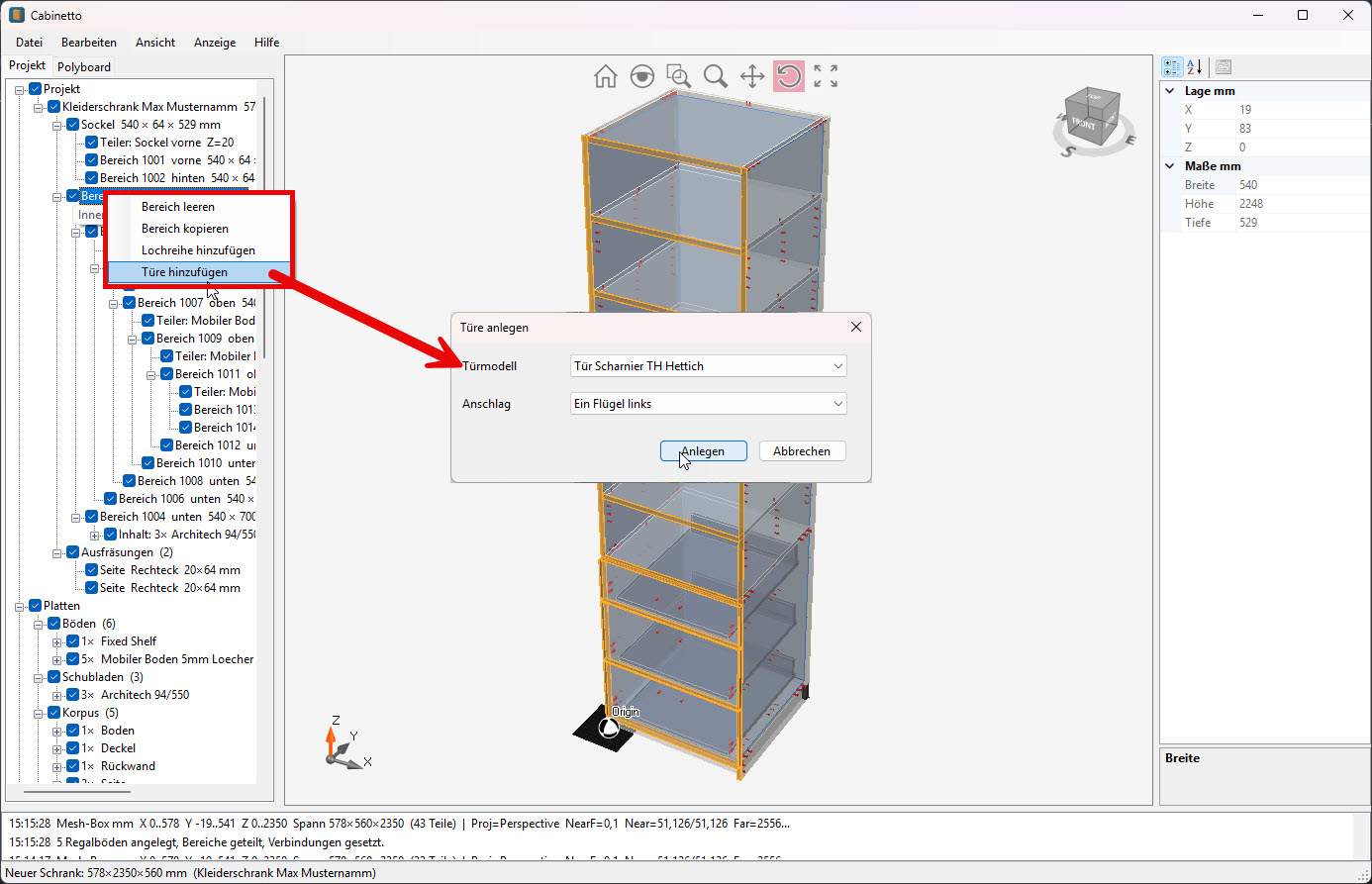

05 · Böden und Tür
5 mobile Böden, Tür Scharnier TH Hettich links
06 · Export
PDF, DXF, CNC-Nesting – und CNC G-Code

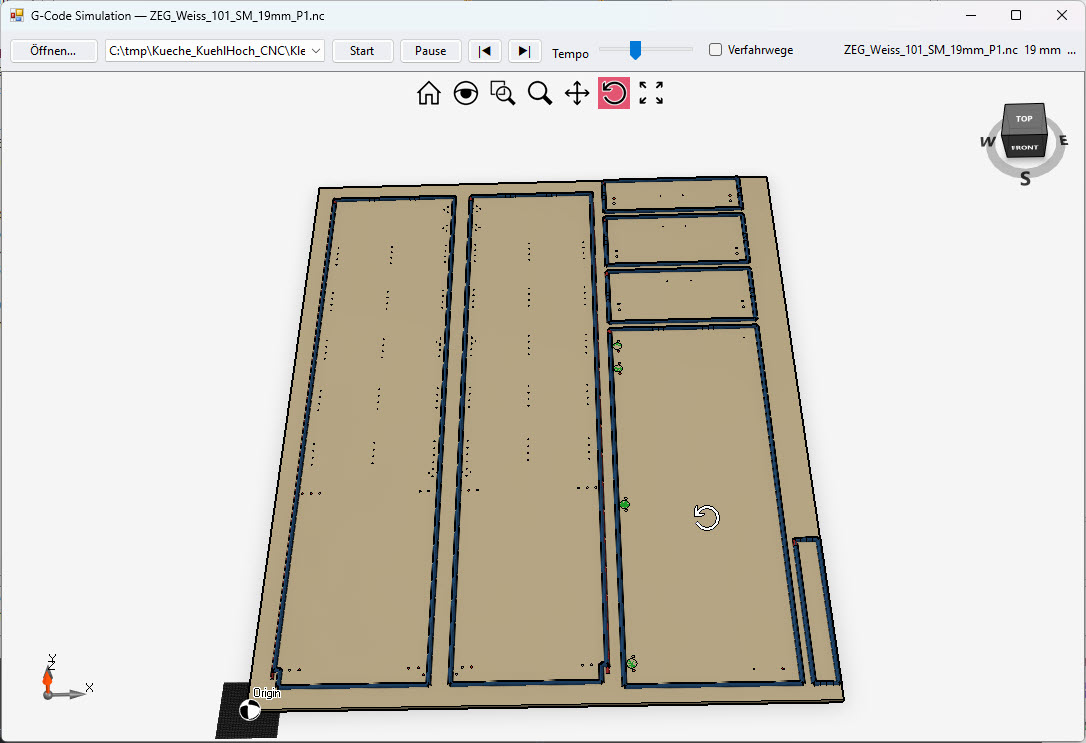

07 · G-Code simulieren
Genestete Platte, Bohrungen, Kontur – bevor die Maschine läuft

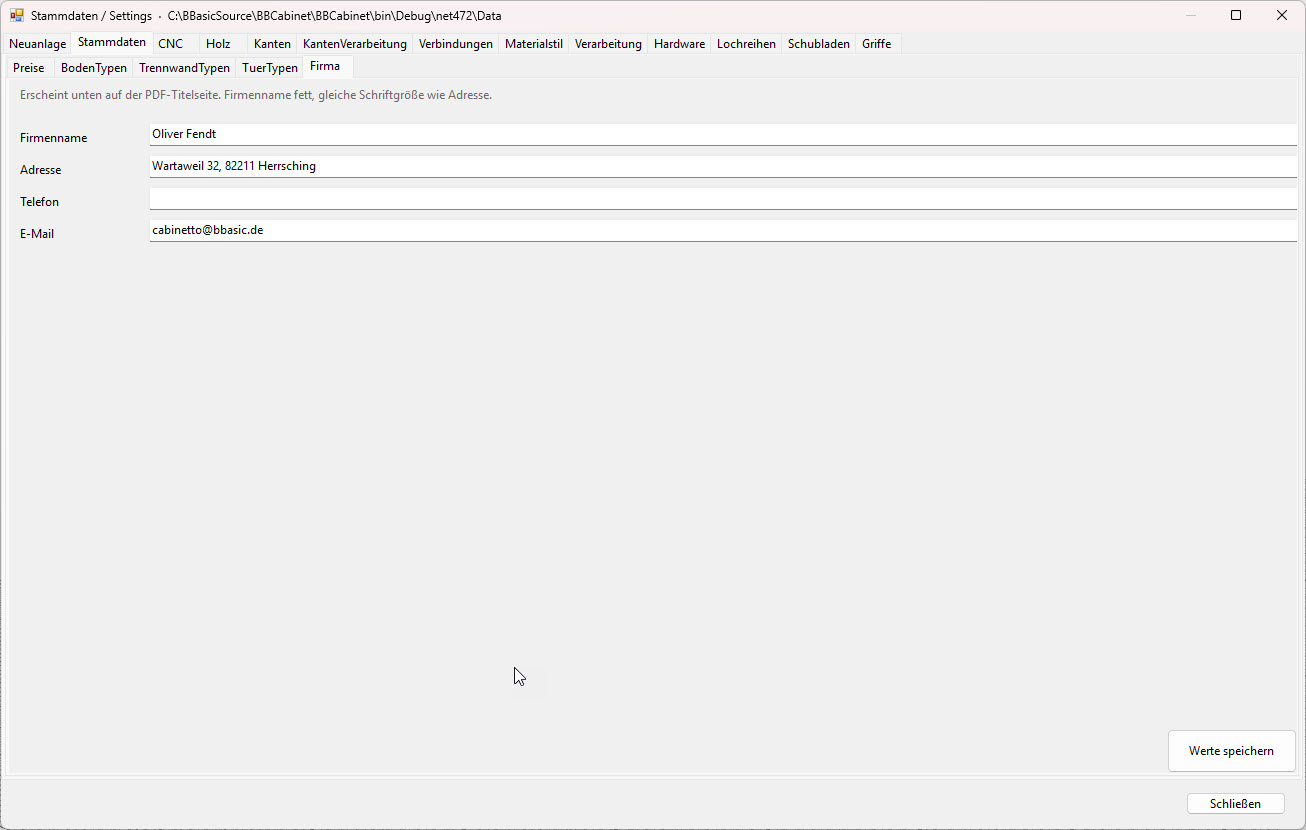

Stammdaten
Die Klicks gehen nur, weil die Kataloge sitzen.
Korpusdefinition, Material, Kanten, Scharniere, Schubkästen, Griffe, Lochreihe, CNC-Werkzeuge, Werkstattpreise. Einmal pflegen – jeder neue Schrank erbt die Regeln.
- Kante ABS 2 mm automatisch an Front, Seite, Tür
- Tür TH Hettich → Oli_Scharnier_TH Intermat inkl. Griffbohrung
- Nesting 12/18 mm, Nut 14 mm, Topfband Ø35
- Werkstatt: Nut 0,10 €/m, Lochreihe 0,05 €, Einrichtung 20 €

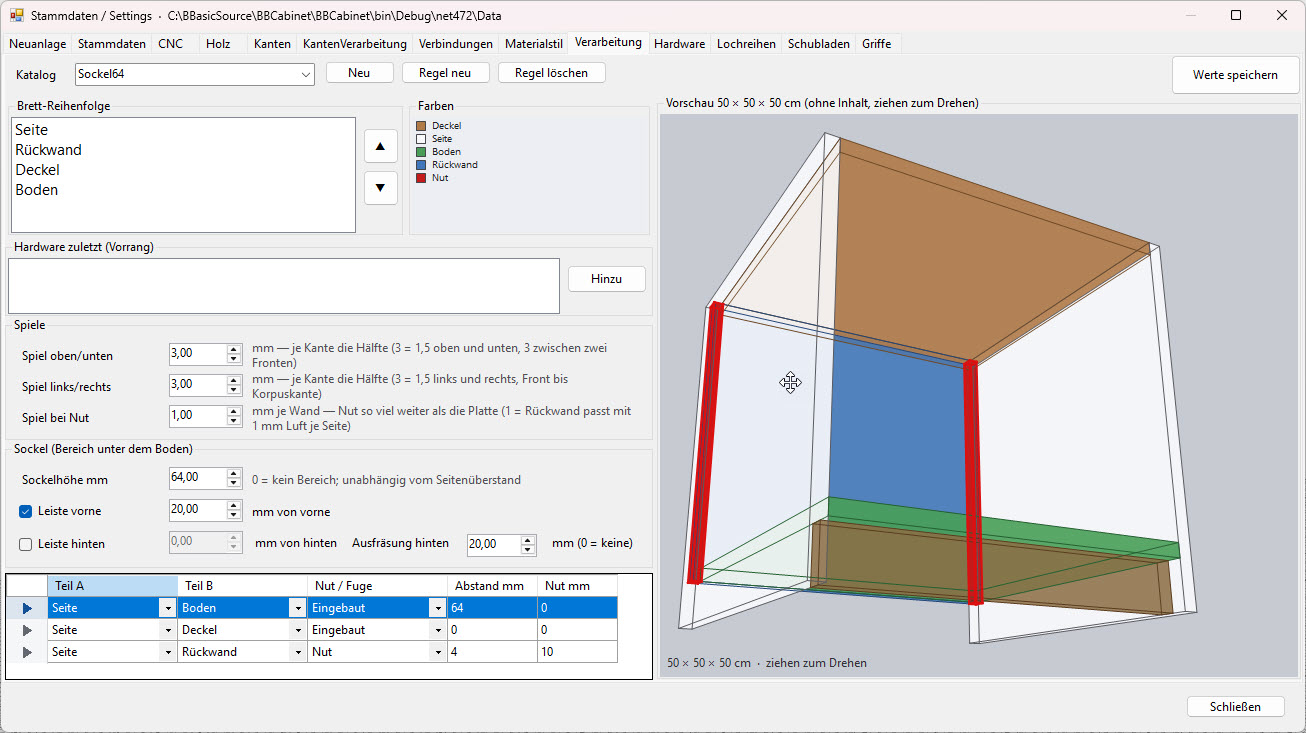

Brettfolge, Spiele, Sockel, Nuten – 3D-Vorschau

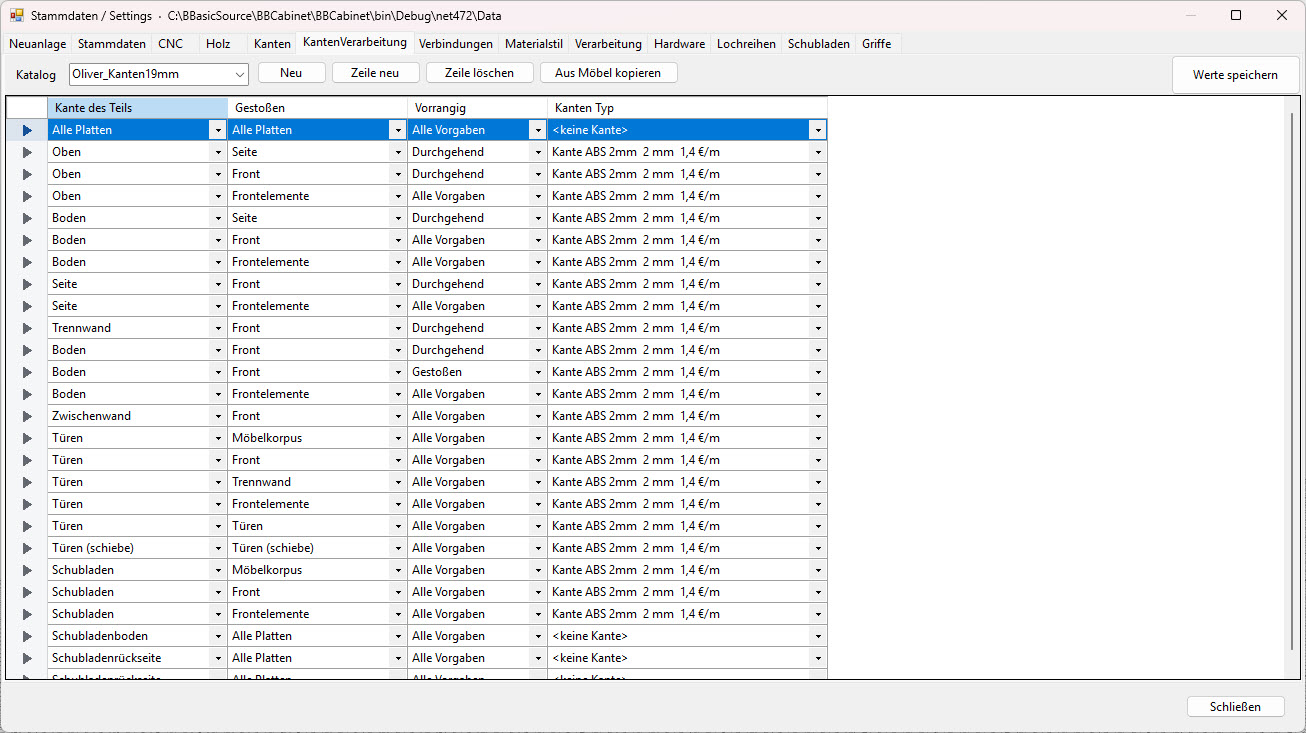

Welche Kante an Deckel, Seite, Tür, Schub

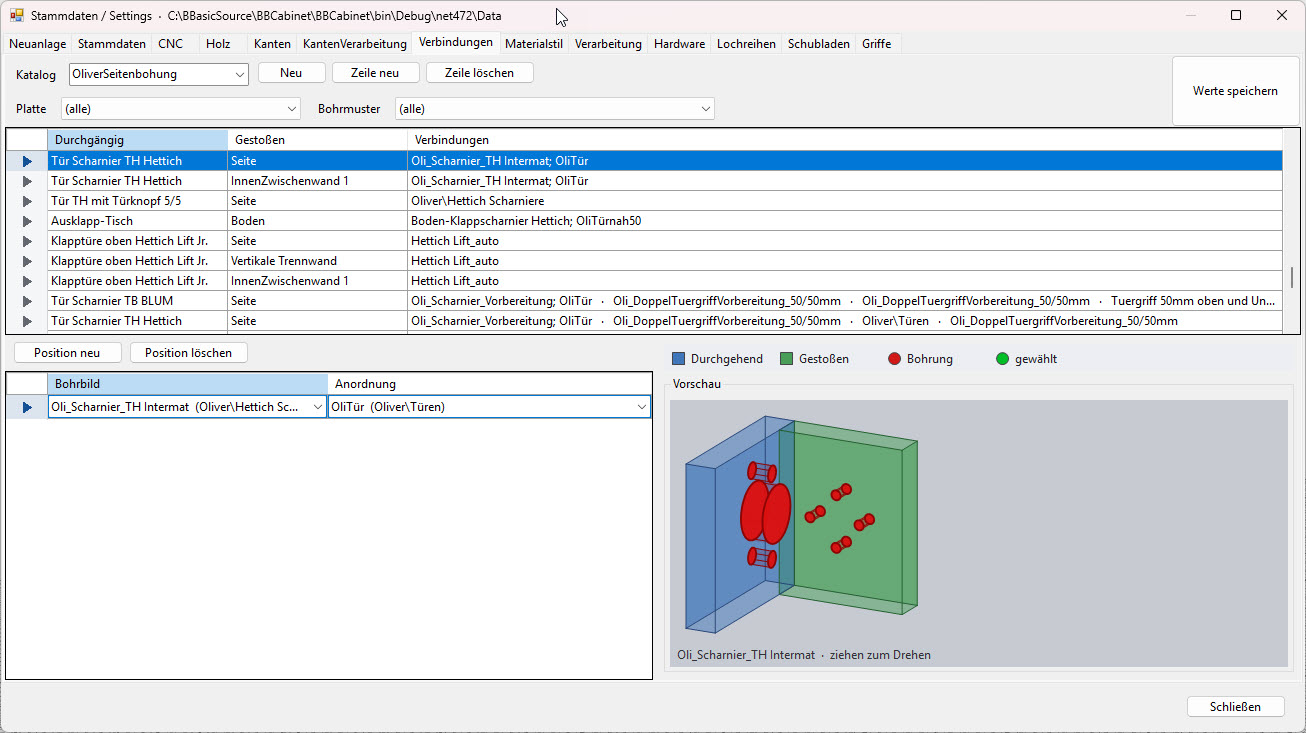

Türtyp → Bohrbild, 3D-Vorschau der Löcher

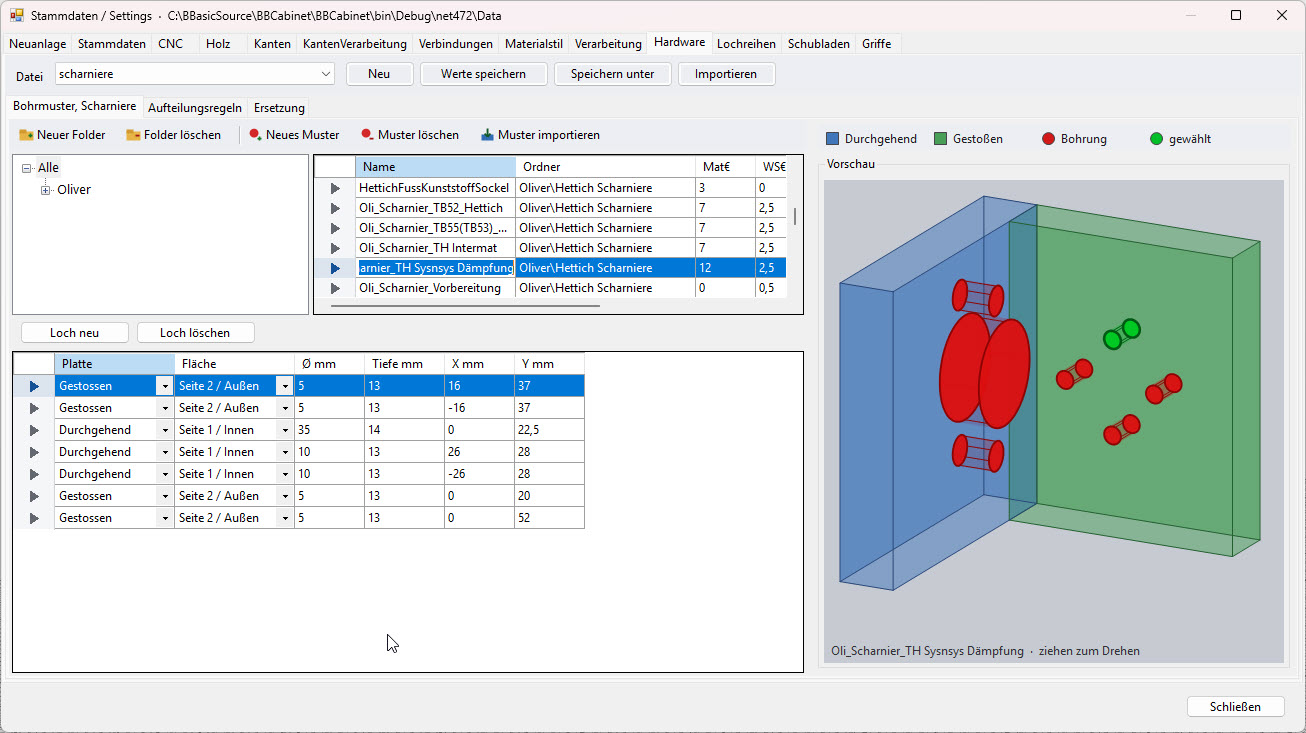

Topf Ø35, Dübel, Montageplatte – millimetergenau

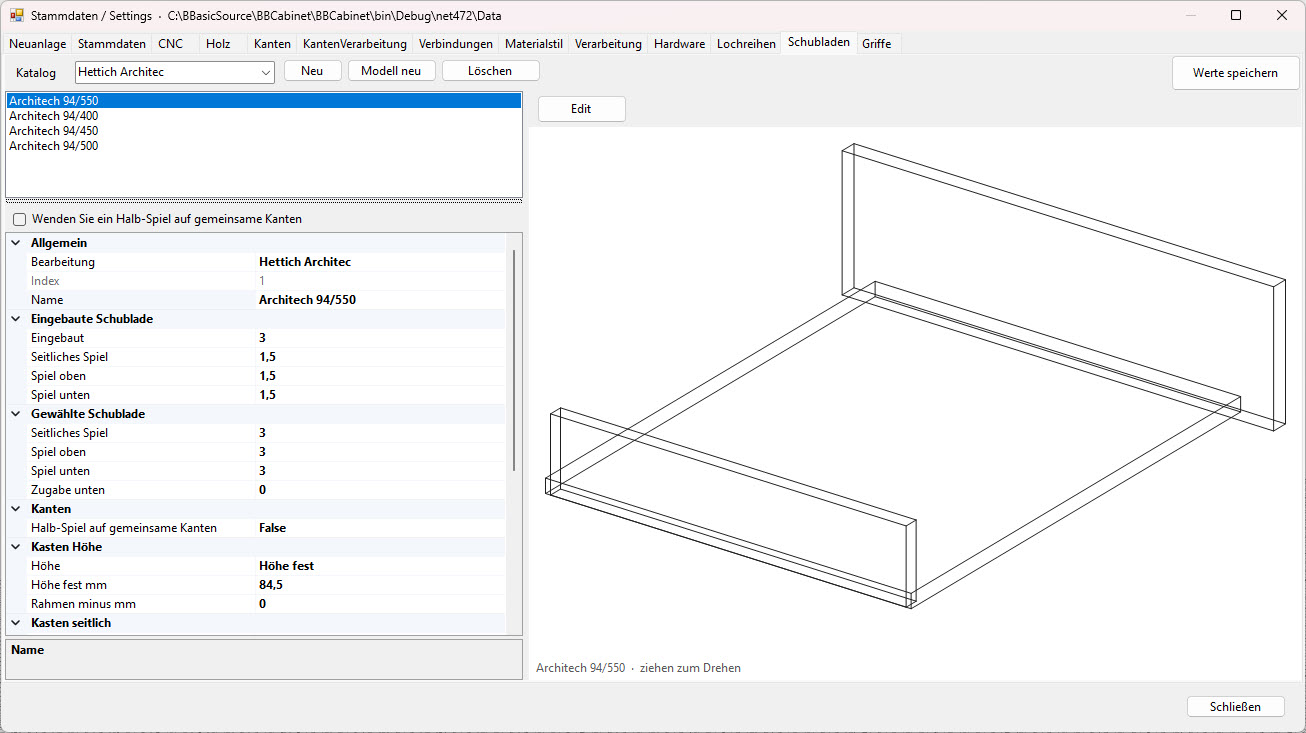

Hettich Architec 94/550 mit Spiel und Kastenhöhe

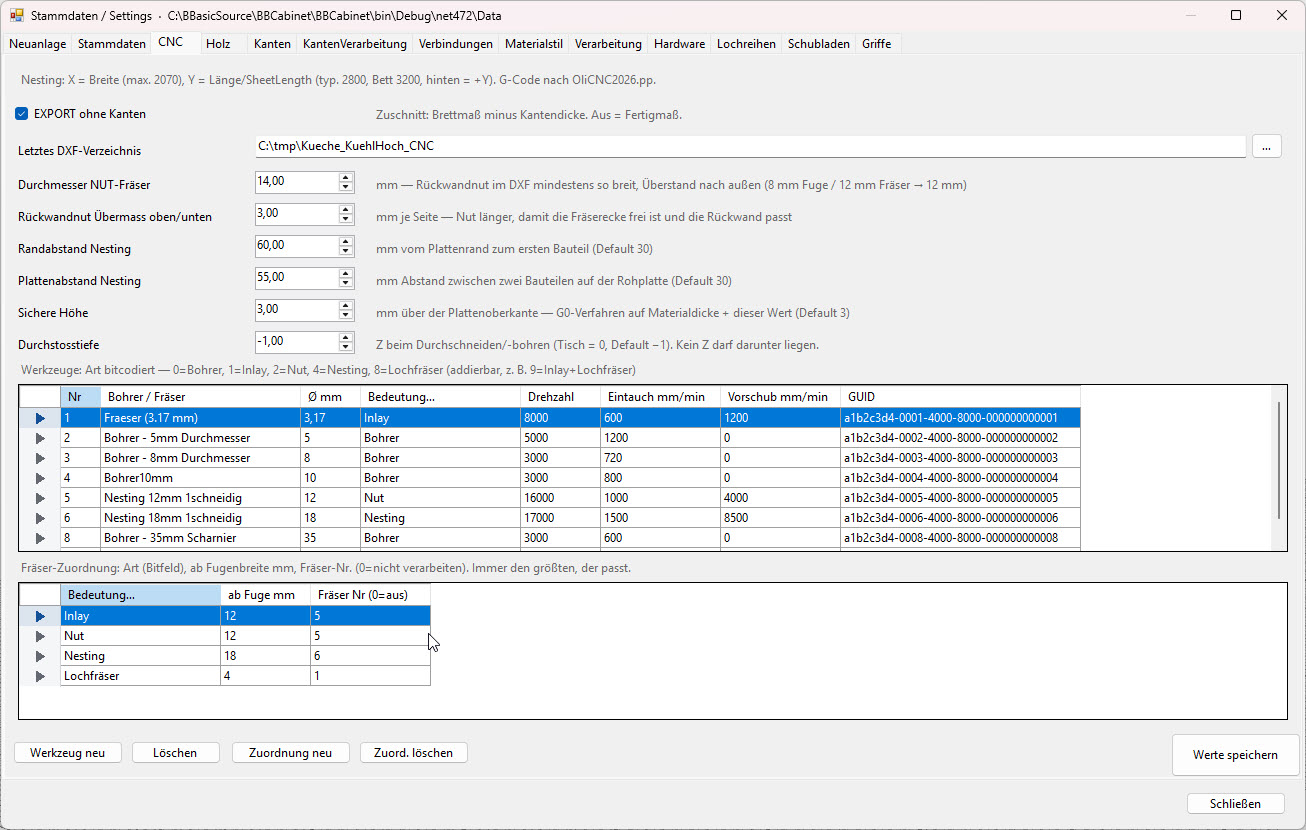

Fräser, Bohrer, Nesting, Drehzahl, Vorschub

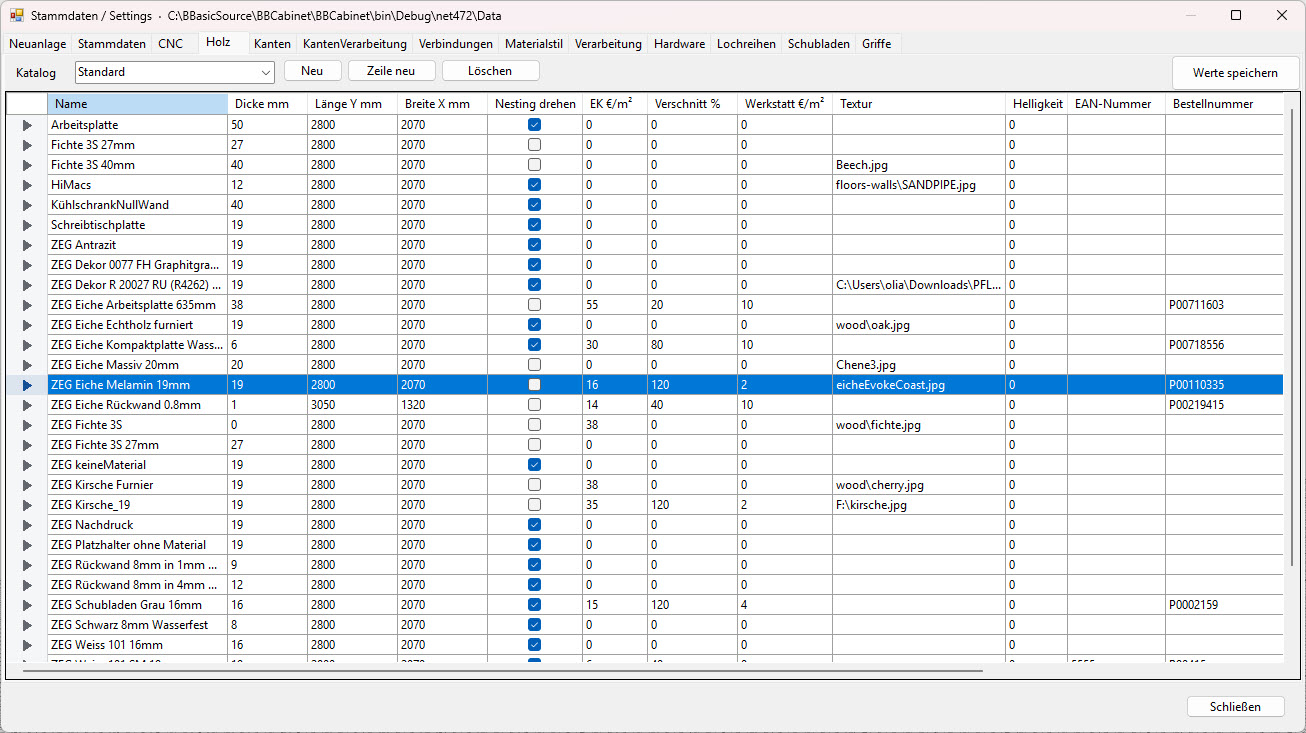

Platten, EK, Verschnitt, Werkstatt, EAN, Bestellnr.

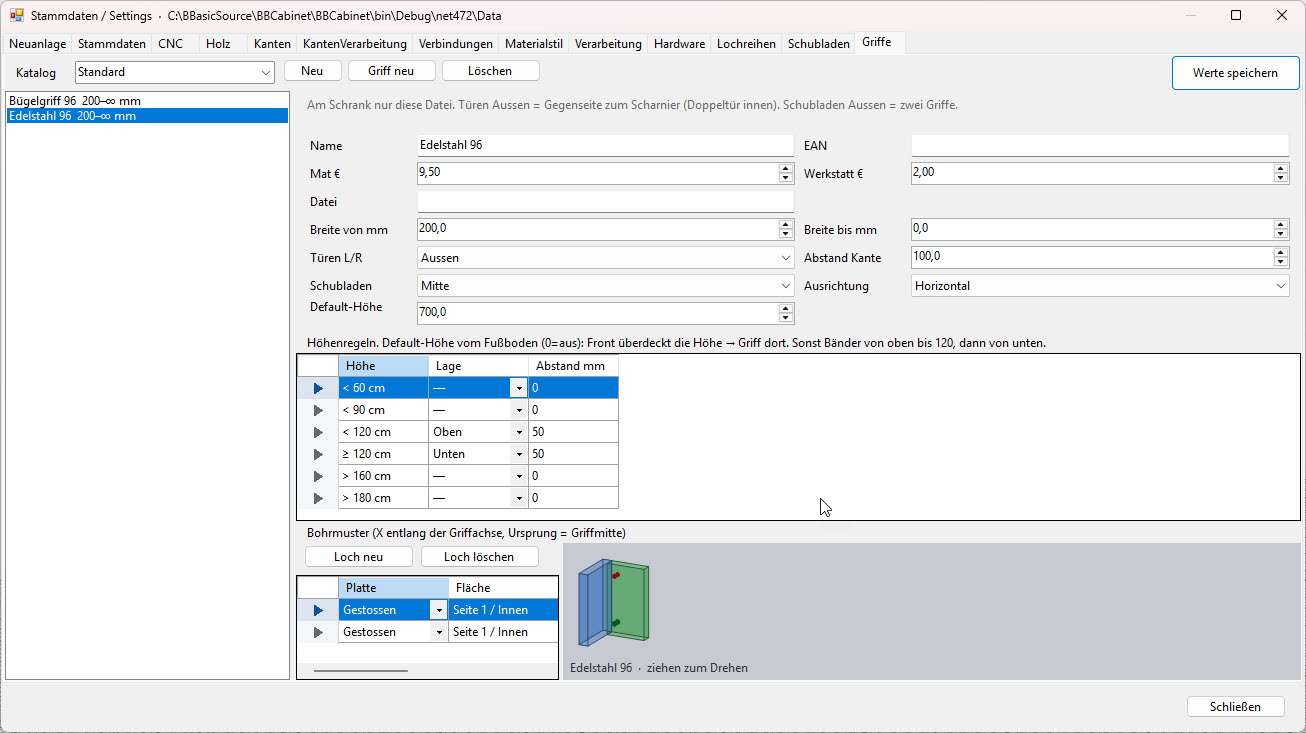

Edelstahl 96, Höhenregeln, Bohrmuster
Pläne & Maschine
Ein Modell, drei PDFs, G-Code auf die Maschine.
Bauanleitung, Kalkulation, CNC-Nesting. Dann Datei → Export → CNC G-Code – und die Bahn in 3D simulieren, bevor der Spindelmotor startet.

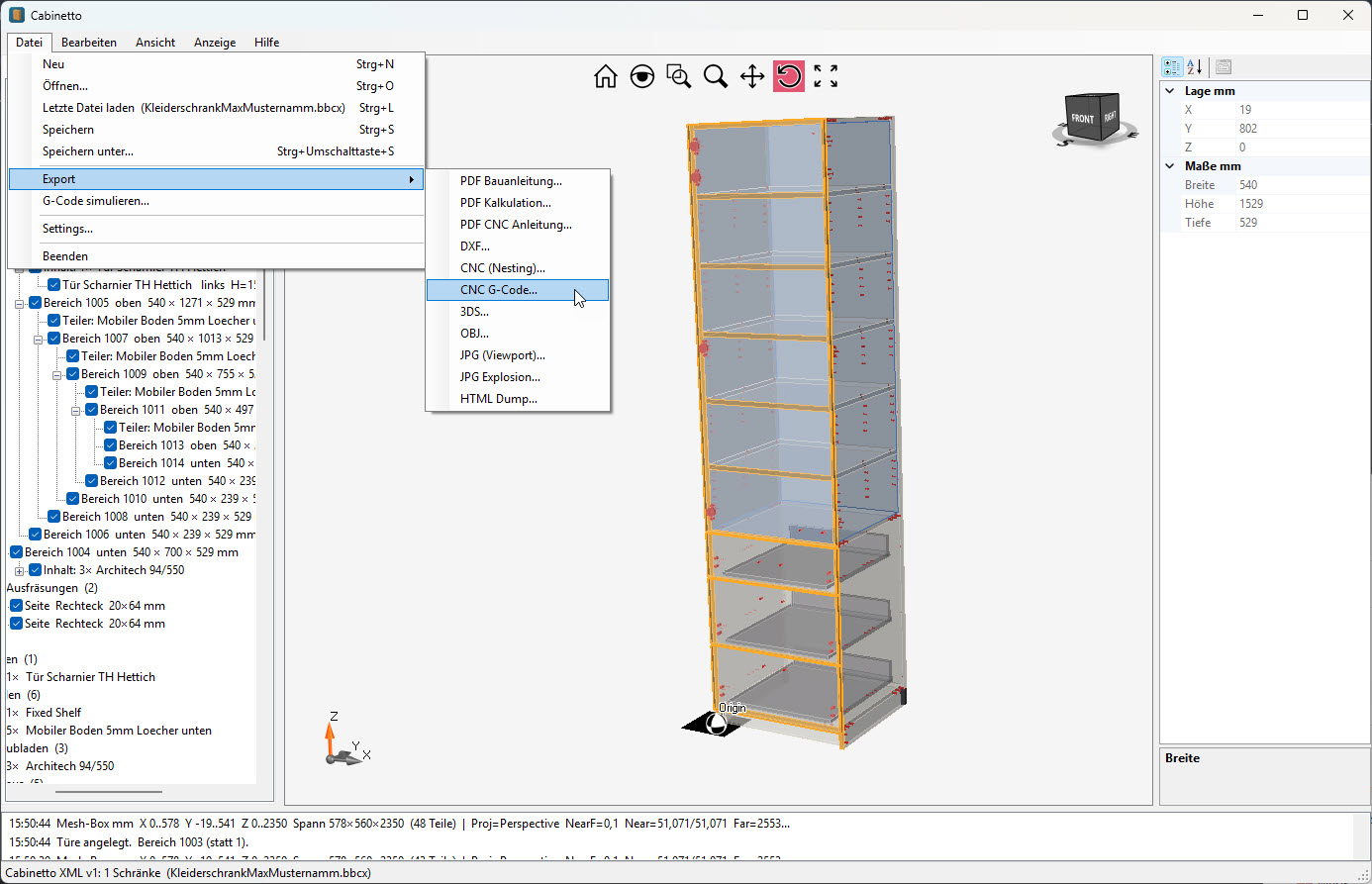

Datei → Export → CNC G-Code

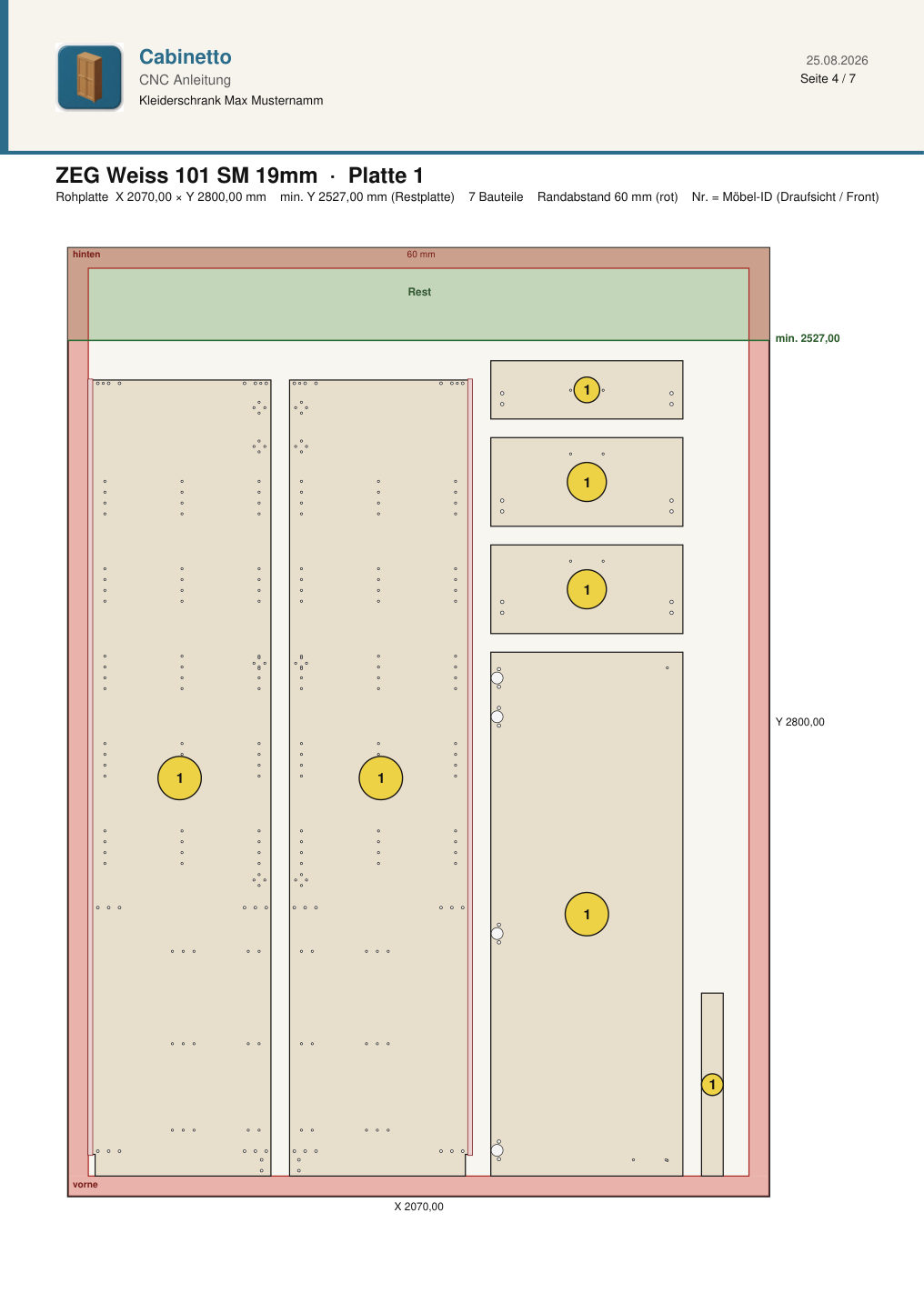

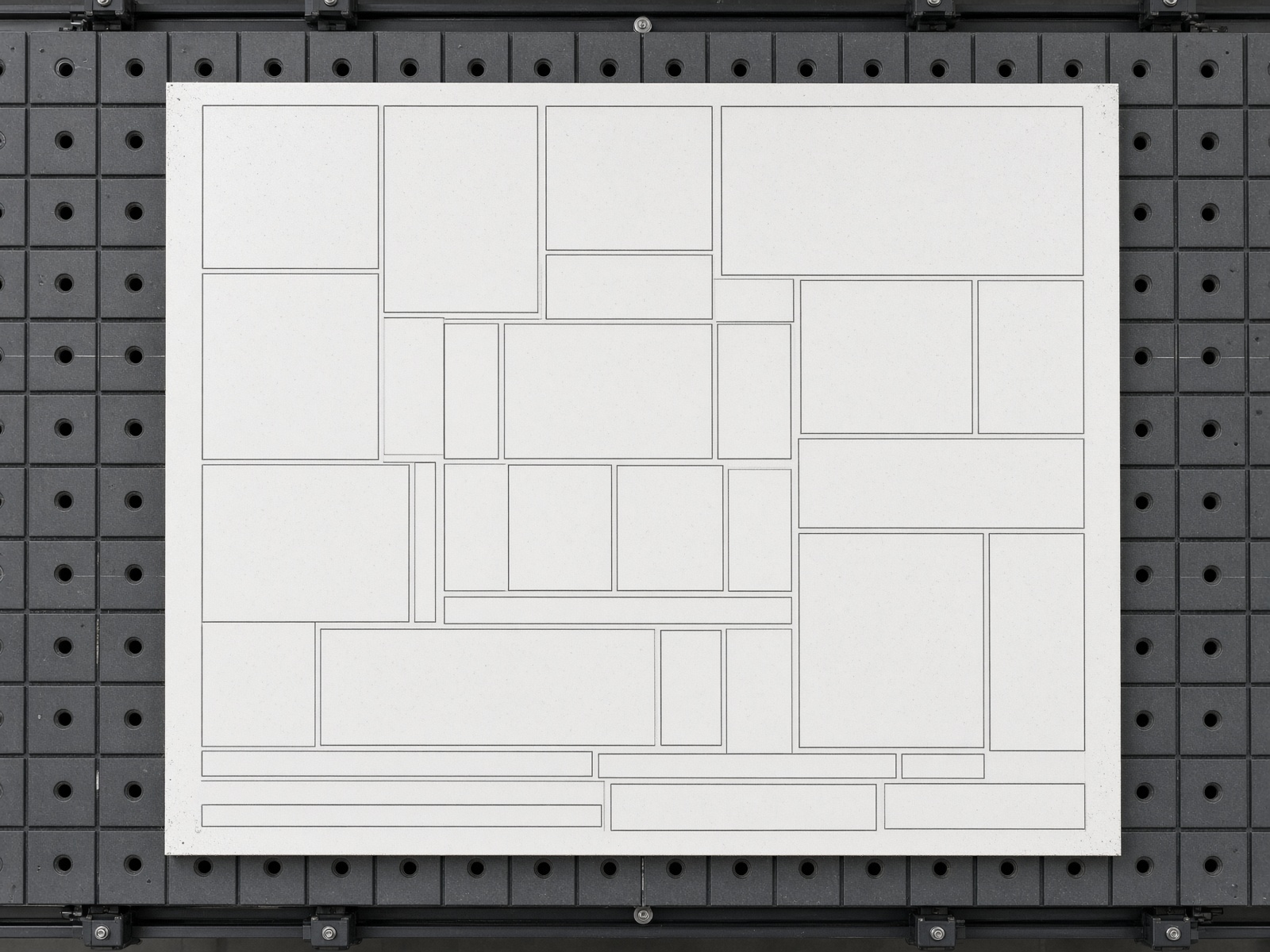

ZEG Weiss 19 mm · genestete Platte P1

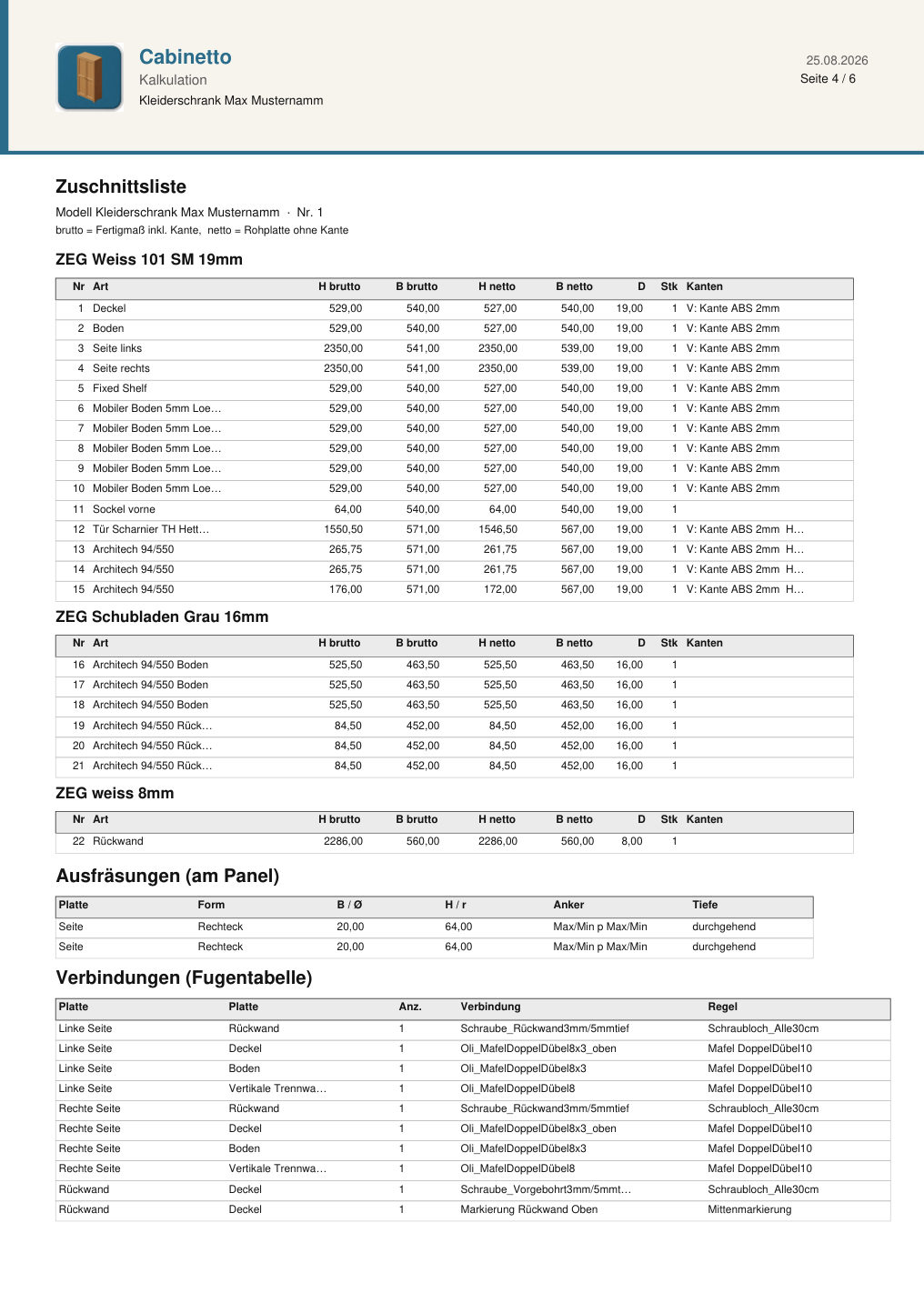

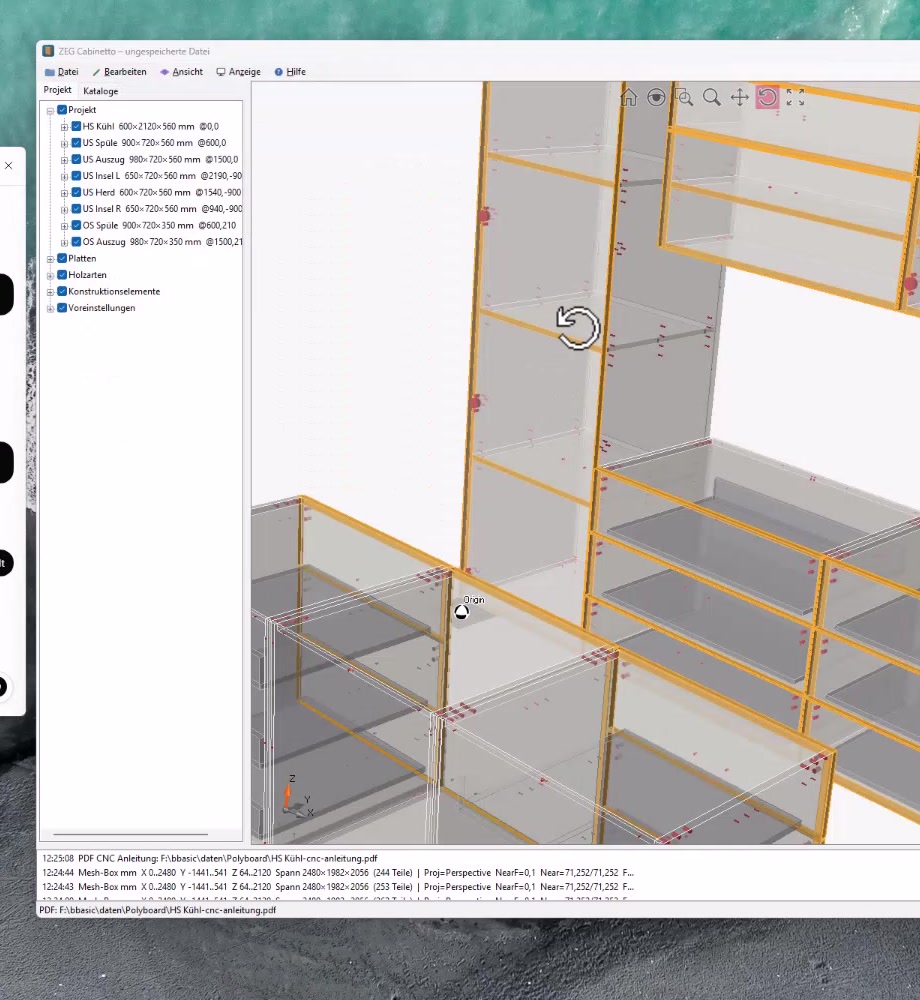

3D, Explosion, Zuschnitt, Bohrungen
Linien mit Verbindungen
Rohplatte 2070 × 2800, Rand 60 mm
Platte, Kante, Beschläge, Werkstatt – 364,30 €
Brutto / Netto, Kanten, Fugentabelle

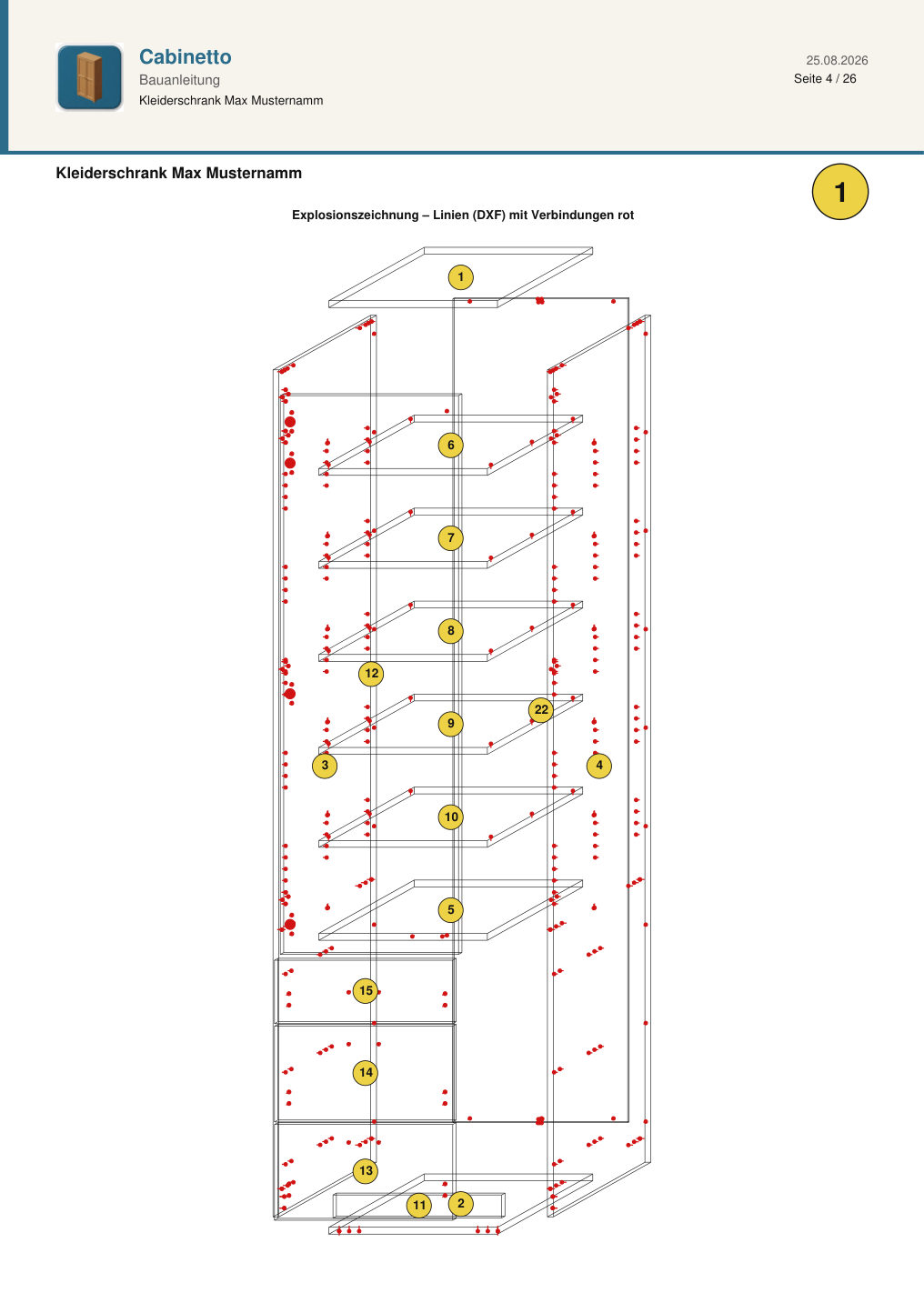

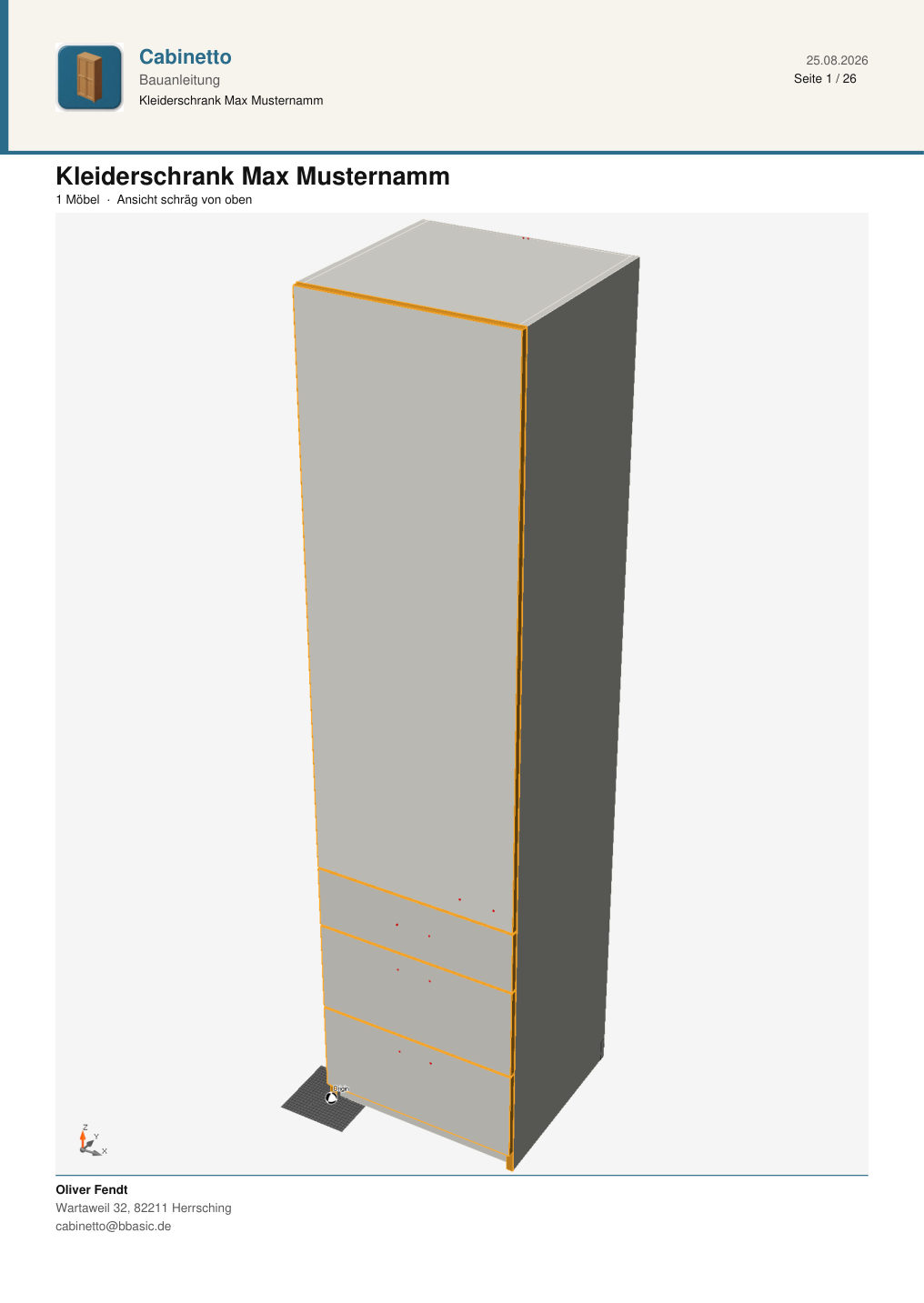

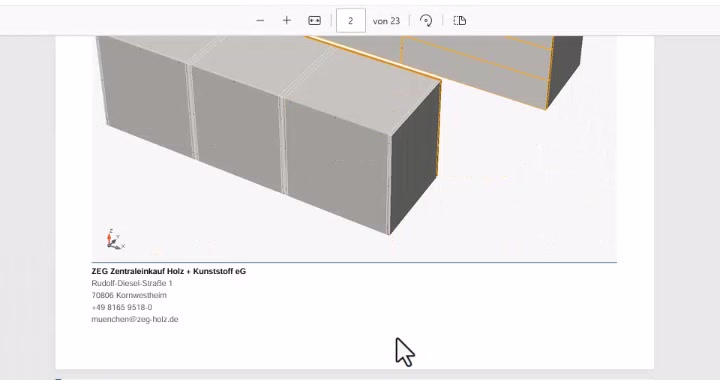

PDF Bauanleitung
26 Seiten: Ansichten, Explosion, jede Platte mit Löchern.
Beispiel öffnen

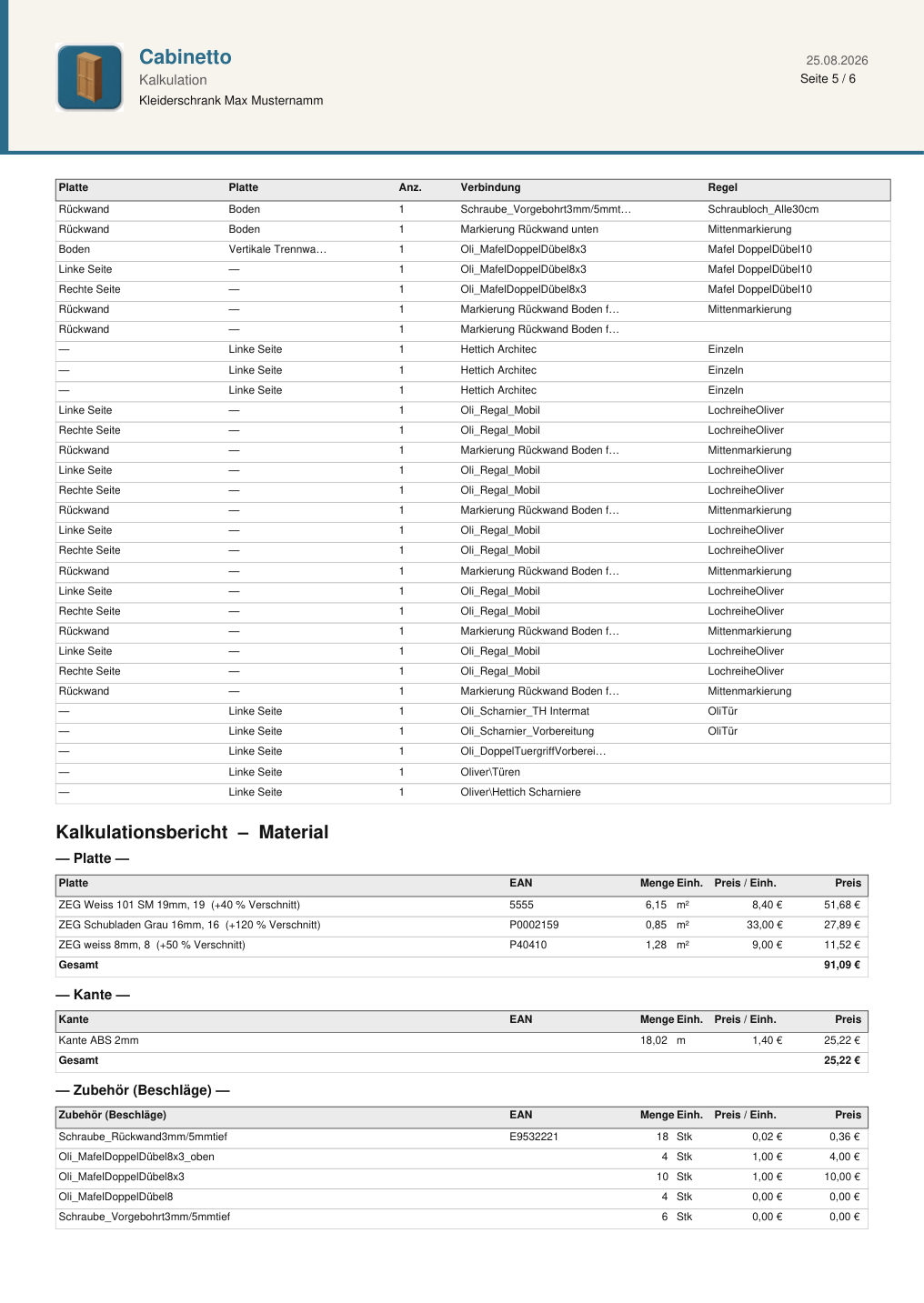

PDF Kalkulation
Material 218 €, Werkstatt 146 €, Gesamt 364 €.
Beispiel öffnen
PDF CNC + DXF / G-Code
Nesting je Holzart, Werkzeuge aus den Stammdaten.
Beispiel öffnen
Zusätzlich: 3DS und OBJ für Architektur, JPG Viewport / Explosion, HTML-Dump – und G-Code in 3D simulieren, bevor die Platte auf den Tisch kommt.

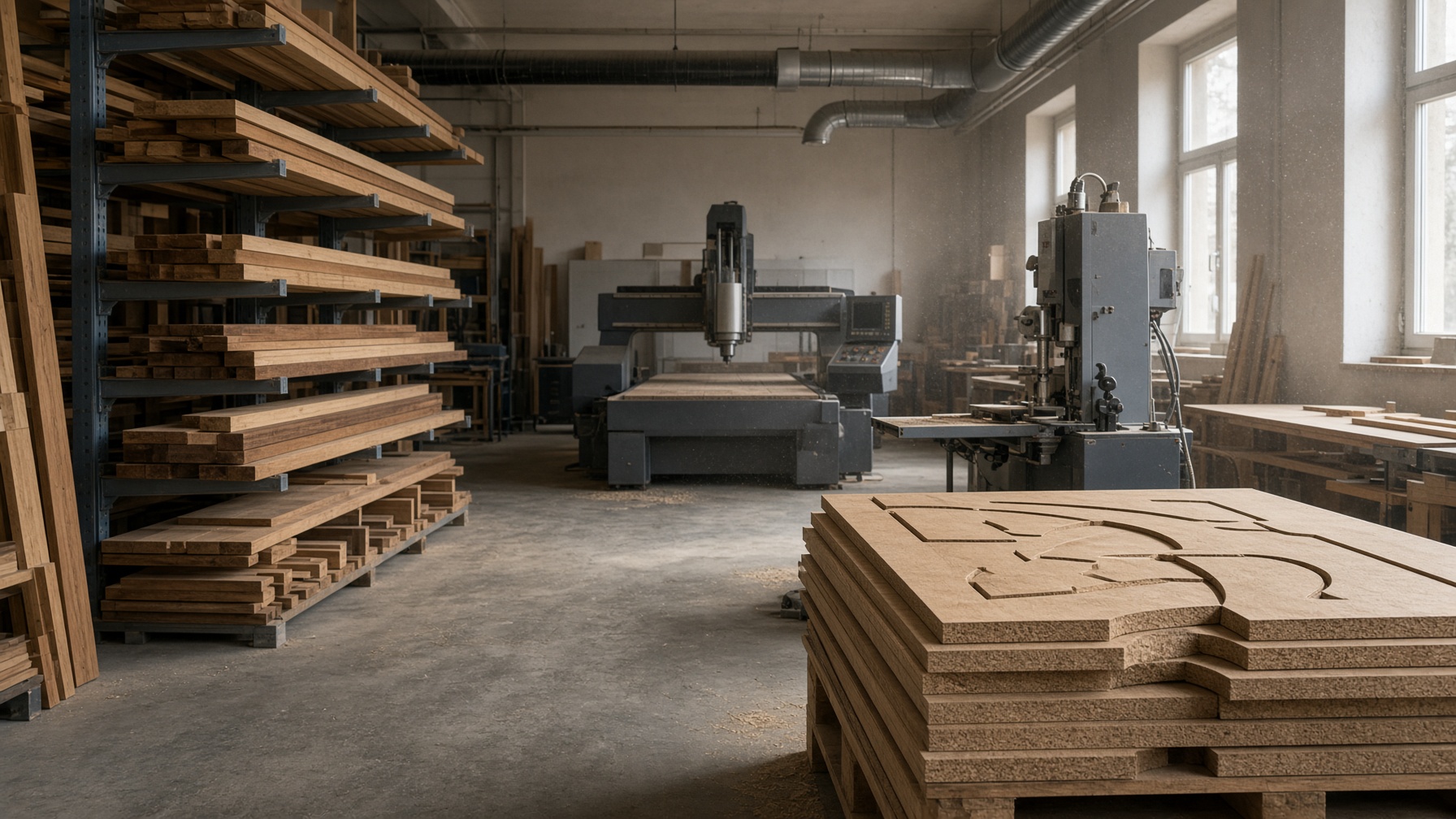

Werkstatt
Gebaut für Nesting-CNC und Montage.
Vom Modell auf den Vakuumtisch: nesten, kanten, bohren, aufbauen.
Vergleich
Kostenlose Alternative – volles CAD.
Cabinetto konstruiert, kalkuliert und übergibt an die CNC. Polyboard bleibt das große kommerzielle Zeichenprogramm. Truncad der Optimizer.
| Cabinetto | Polyboard / Wooddesigner | Truncad | |
|---|---|---|---|
| Lizenz | Kostenlos | Kommerziell | Kommerziell |
| 3D-CAD Schränke / Küchen | Ja | Ja | Ja |
| Innenraum in wenigen Klicks | Ja | Ja | Ja |
| Auto-Kanten / Auto-Scharniere | Ja | Katalog | – |
| Kalkulation Material + Werkstatt | Ja | Modul | AVOR |
| PDF Bau + CNC-Nesting | Ja | Ja | Ja |
| DXF + G-Code + Simulation | Ja | MPR u. a. | Nesting |
| 3DS / OBJ | Ja | – | – |
| Import .pb-cab / .pb-proj | Ja | Nativ | – |
Download
BBasic Cabinetto – Windows, Stammdaten inklusive.
Unter 20 Klicks vom leeren Korpus bis zur Nesting-CNC. Construction, Material, Kanten, Hardware und Werkzeuge liegen neben der EXE.
Stand August 2026 · Windows · PDF · DXF · G-Code · 3DS · OBJ · .pb-cab / .pb-proj
